指夾式血氧儀方案采用一款內部集成2通道高精度24位Sigma-Delta結構ADC的MCU（SDI5229TS），擁有精準測量血氧和脈搏、低電壓報警功能、無操作自動關機功能和高低血氧脈率報警功能，并且擁有豐富的顯示內容，可顯示PI值、血氧和脈搏測量結果，也可顯示脈搏波形和脈搏柱，為了適應不同的使用環境，可通過按鍵切換顯示方向。

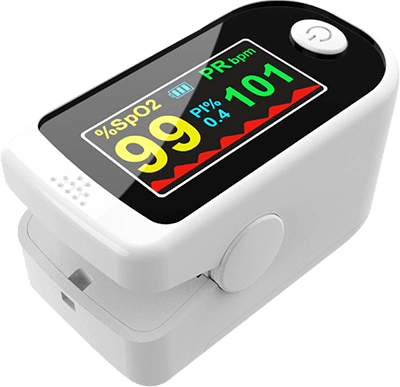

開機測量結束后可從屏幕中獲取電池電量、血氧飽和度、脈率、PI值和脈搏強度數據，顯示內容豐富，可短按“開機/切換”按鍵切換顯示方向，便于獲取數據。
1、使用方法
● 按照電池倉中的正負標識裝入諒解7號1.5V電池，并蓋上電池蓋。
● 捏開指夾式脈搏血氧儀夾子。
● 將手指插入橡膠孔道（手指需要充分放入），然后松開夾子。
● 點擊“開關/切換”按鍵。
● 在測量使用過程中保持手指不要抖動，人體也最好不要處于運動狀態。
● 直接在屏幕讀取相關數據，顯示屏上的可以顯示血氧飽和度（SpO2％）、脈率（PRbpm）、PI值和脈搏幅度。
● 開機后界面方向切換方式默認為按鍵模式，每短按（小于2秒）一次按鍵，可實現四個方向的固定順序切換，讀取數據更便捷。
2、使用說明
● 開機測量需4-6S測量等待時間。
● 無手指插入橡膠孔道8S自動關機。
● 血氧和脈率不能正常顯示，可能原因：手指沒有正確放入；手指涂有指甲油和貼有美甲；病人血氧值偏低，無法測量。
● 血氧和脈率顯示不穩定，可能原因：手指放入可能不夠深，手指抖動或者人體處于運動
● 不能開機，可能原因：可能電池電量不足或者沒電；可能電池沒有正確安裝；可能血氧儀損壞。
● 顯示突然熄滅，可能原因：血氧儀檢測不到信號時會自動關機；可能電量不足。
|
產品名稱 |
血氧儀 |
|
電源規格 |
7號干電池*2 |
|
顯示方式 |
OLED顯示或TFT顯示 |
|
工作電壓 |
1.8V~5.5V |
|
血氧測量范圍 |
35% ~ 100% |
|
測量精度 |
血氧飽和度測量精度：70% ~ 100%精度為±2% 脈率強度測量精度：25bpm ~ 250bpm精度±1bpm |
|
開機測量時間 |
6S |
|
工作電流 |
< 30mA |
|
關機電流 |
< 5uA |
|
工作環境 |
溫度：16~32℃ 濕度：≤85%RH |
|
存儲環境 |
溫度：-20~50℃ 濕度：≤90%RH |
